一、產品概述

“AOX-Q-L”系列直行程電動執行器。它具有體積小、重量輕、功能強、智能一體化設置、操作方便等特點。Z大行程可按現場需要達1米，Z大推力可達250000N等特點，廣泛適用于直線動作的閥門開關和調節控制。（該產品已獲得CE與防爆認證證書）

二、性能特點

2.1殼體

殼體為硬質鋁合金，經陽Ji氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。

2.2電機

采用全封閉鼠籠式電機，具有體積小、扭矩大、慣性力小等特點。絕緣等級為H級，內置過熱保護開關，可防止損壞電機。

2.3手動結構

手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。（注：手柄在手動狀態，請勿人為切到自動狀態）

2.4指示器

指示器安裝在支撐軸上，觀察更方便直觀。

2.5干燥器

用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。

2.6限位開關

電子雙重限位，行程可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能準確并方便地設定位置。(智能一體化產品，無需此功能)

2.7扭矩開關

可提供過載保護（AOX-Q-L20/30/50/80除外），在閥門卡澀有異物時自動斷開電機電源，更有Xiao的保護閥門和電動執行器不受損壞。（出廠前已設定好，請用戶不要隨意更改設置）

2.8自鎖

精密的蝸輪蝸桿機構可高Xiao傳輸大扭矩、效率高、噪音低（Z大50分貝）、壽命長有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。

2.9防脫螺栓

拆除外殼時，螺栓附在殼體上不會脫落。

2.10安裝

底部安裝尺寸符合ISO5211國Ji標準，如閥門安裝尺寸與其不符，則另行設計。

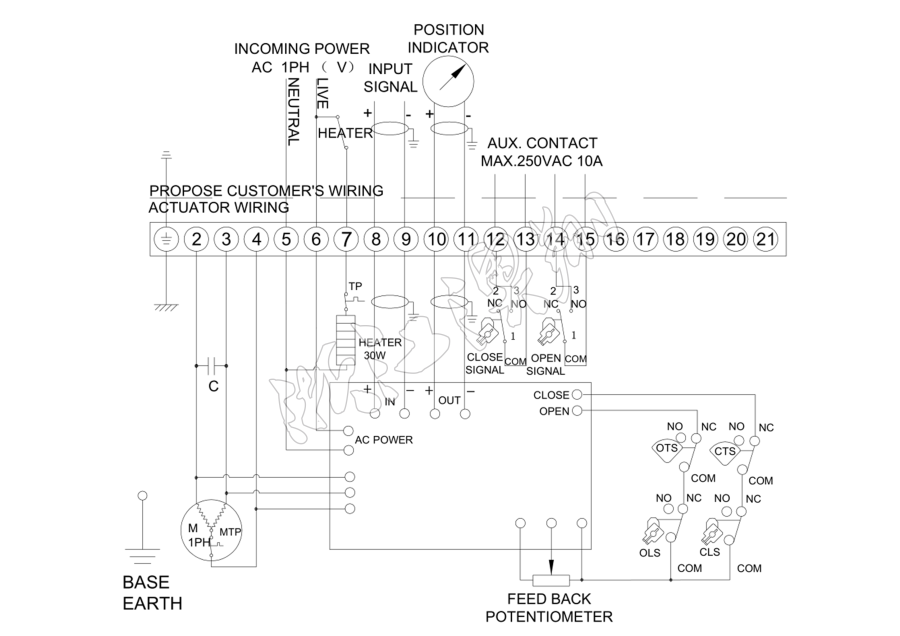

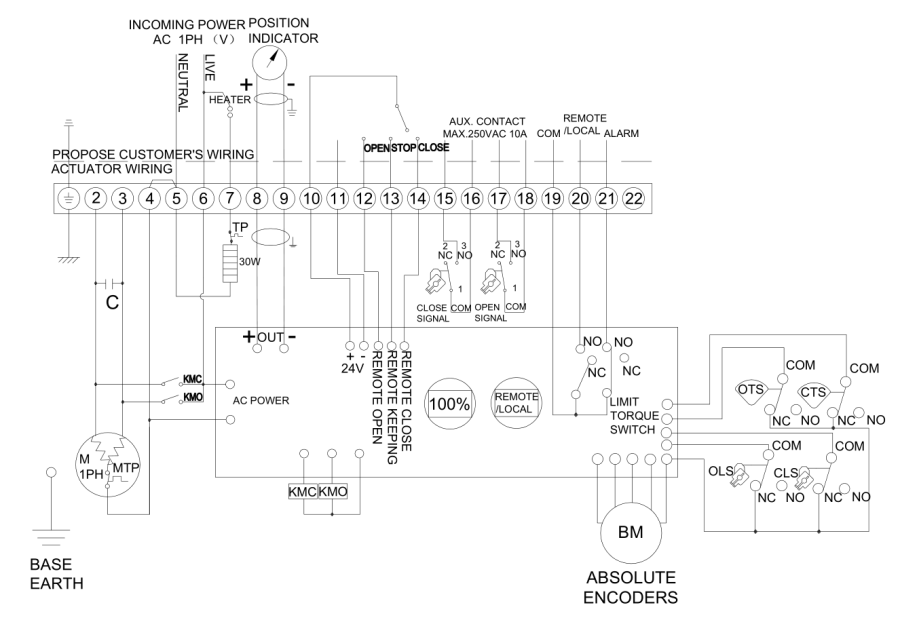

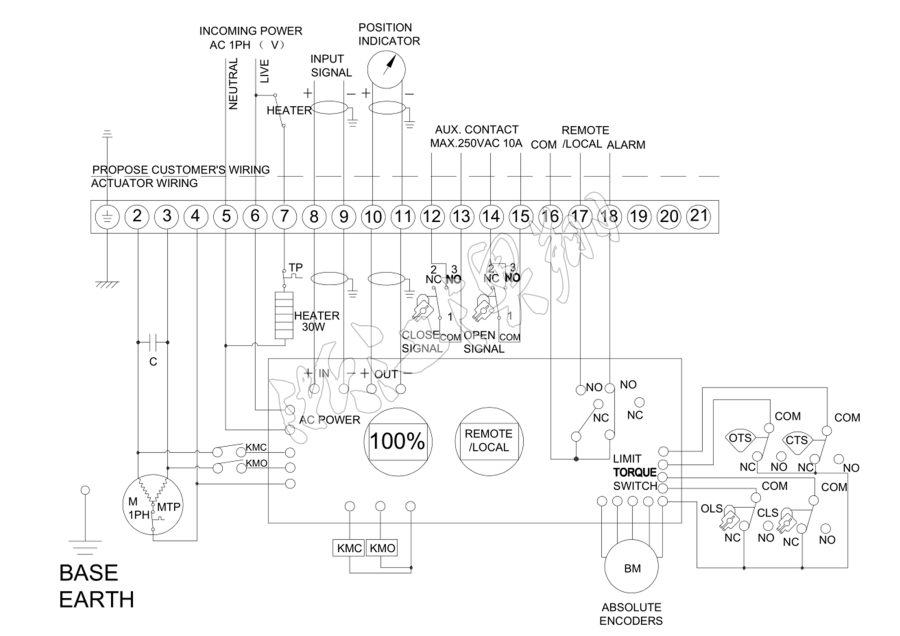

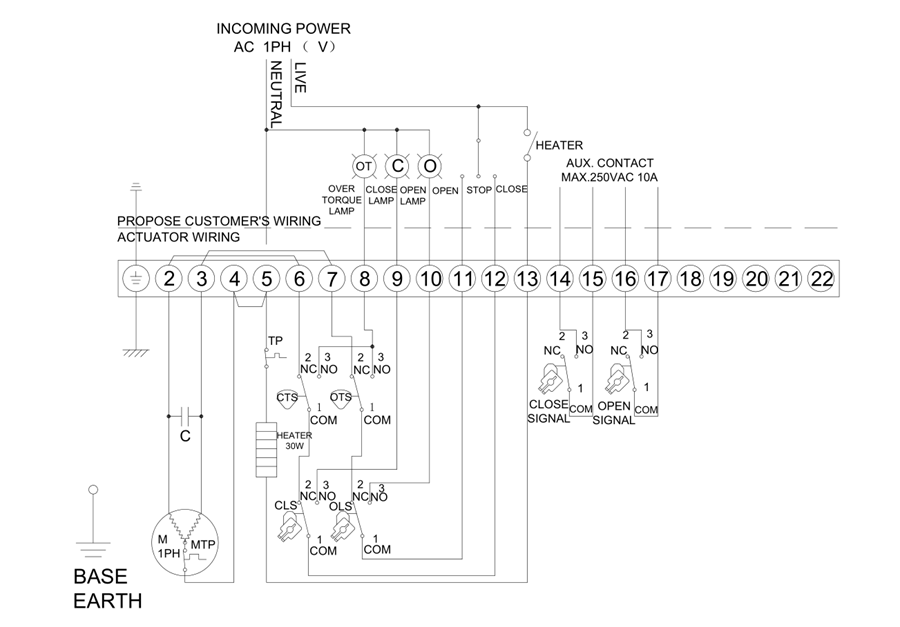

2.11線路

控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有Xiao滿足各種附加功能的要求。（可根據客戶要求另行加工）

2.12智能模塊

采用集成度高、功耗低的單片機和模擬電路混合的控制板，采用全金屬外掛式安裝，使執行器電機熱源與控制板有Xiao隔離，很大程度上提高了軟件和硬件的抗干擾性能和耐溫性。

2.13閥位數字顯示

執行器在打開或關閉過程中，閥位的變化在液晶屏上以大數字方式實時顯示。
